Embedded Industrial PC

Model number

C5760Z-R6 V2.0(7500U)

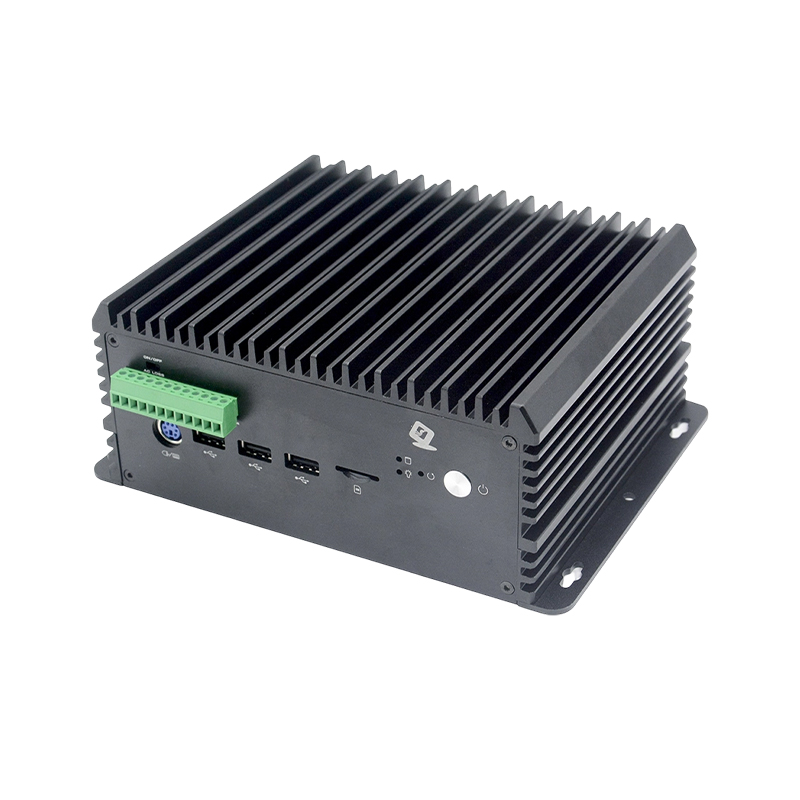

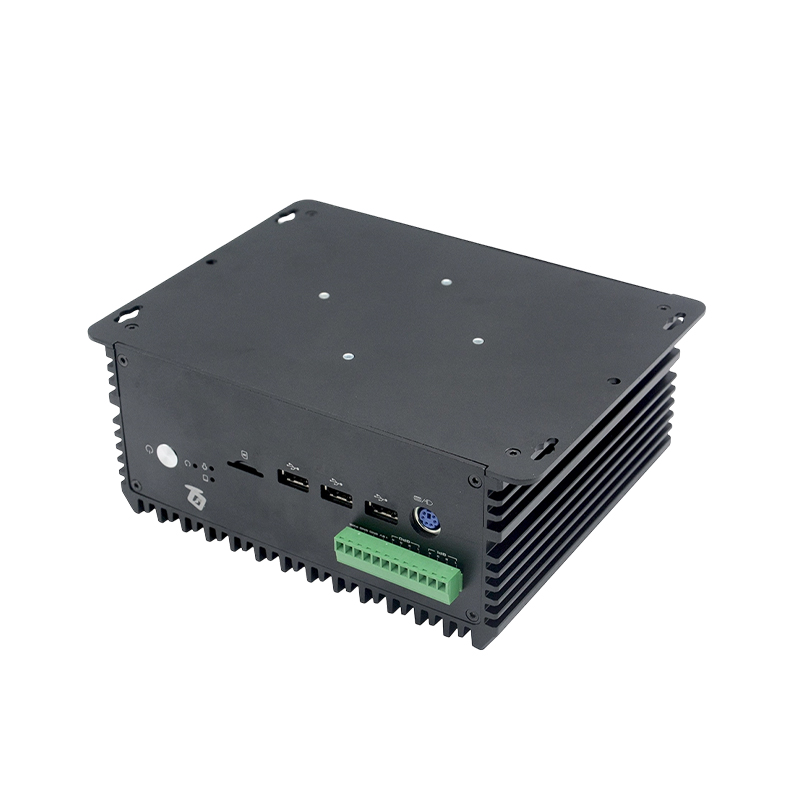

Case

Material/Structure

All aluminum fanless

Colour

Gloss Black

Dimension(L*W*H)

174*148*78MM

Installation

Desktop / Embedded

Weight (Net )

1.65KG

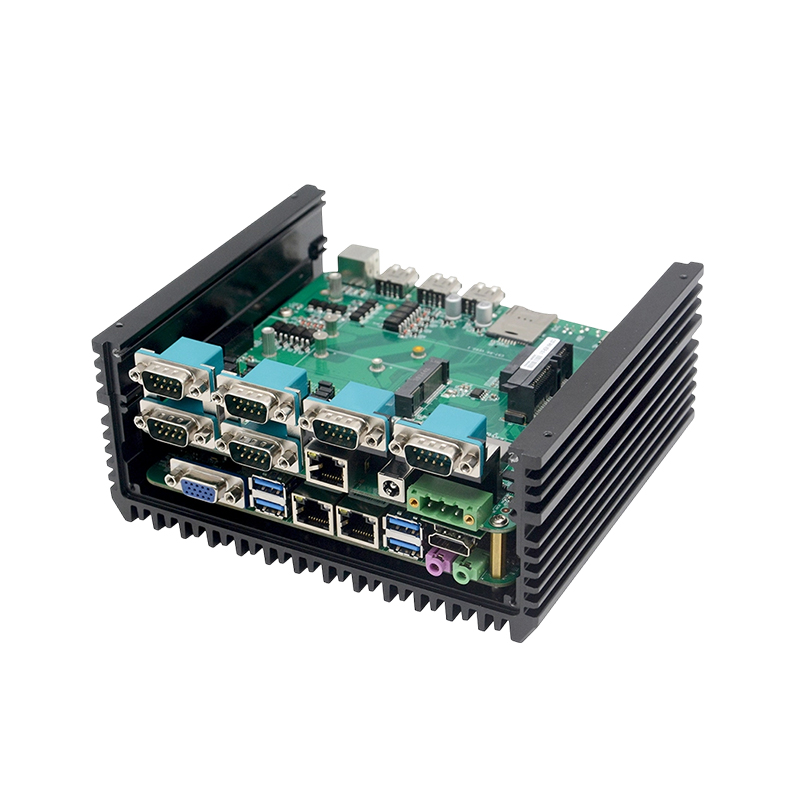

Main board

CPU

Integrated Intel® i7-7500U/
2.7GHz dual-core quad-thread processor, TDP 15W

Display

Integrated Intel® HD Graphics 620, 4K support

RAM

2*DDR4 SODIMM memory slots,
support 2133MHz memory, support up to 32GB

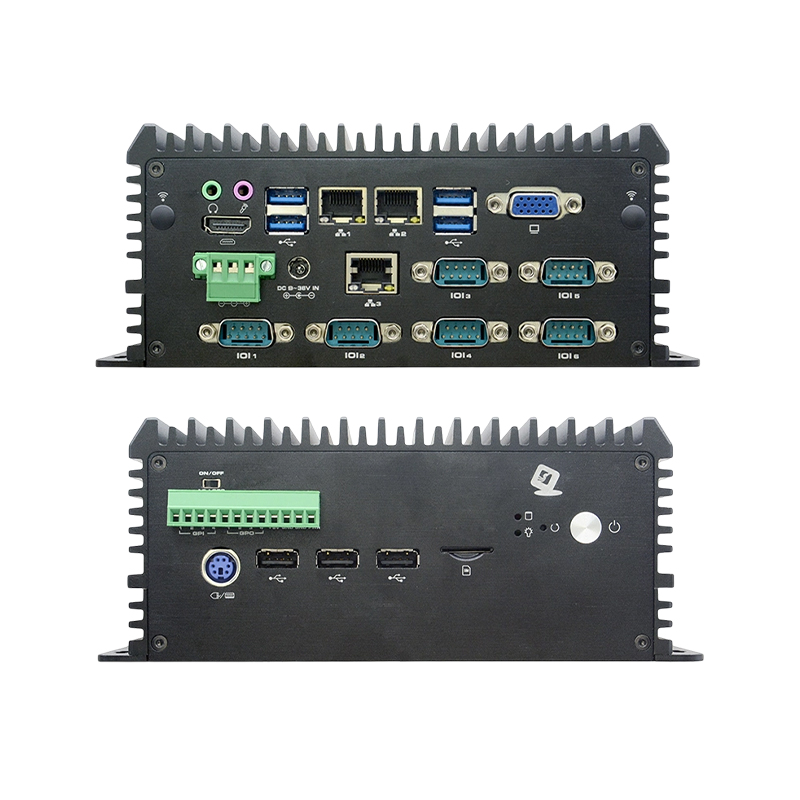

Front Panel Connectors

POWER

1*Boot button, 1*One-Key Restore, 1*ACLOSS
(power on/off toggle switch)

AC LOSS

1* AC LOSS（auto power on switch)

LED

1*Power Indicator, 1*Hard Drive Indicator

USB

3*USB2.0, 1*USB2.0 built-in

Phoenix Terminal

1*12pin (including four in four out GPIO, switch, 5V)

PS2

1*PS/2

SIM

1*SIM card slot

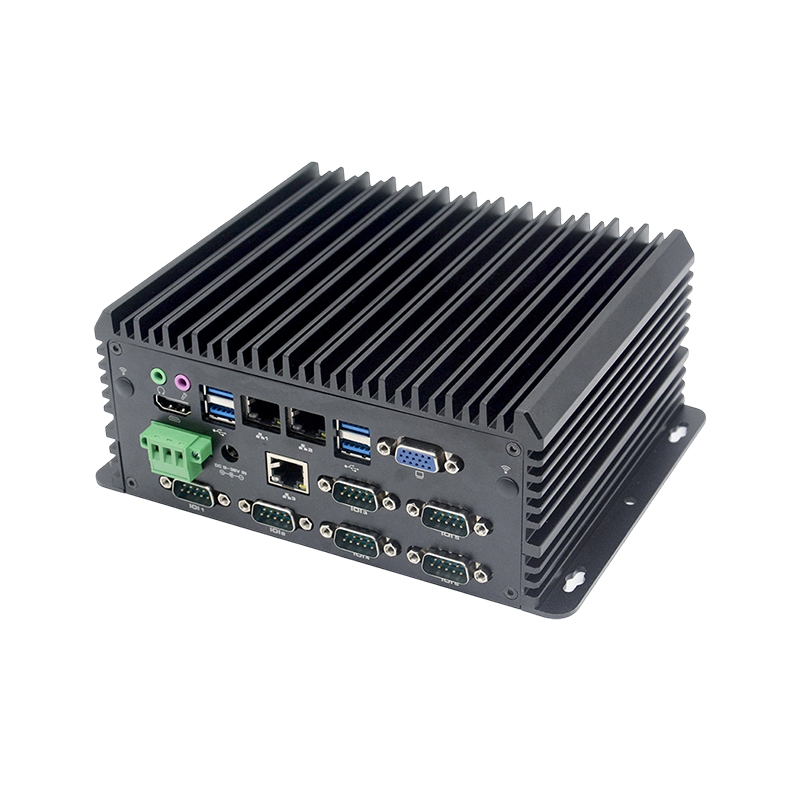

Rear Panel Interface

Display Interface

1*VGA (1920X1200@60Hz), 1*HDMI1.4 (4096*2304@24Hz)

Audio

1*Line out, 1*MIC

LAN

2*Intel®I211AT+I*Intel I210 Gigabit LAN card,
support Wake on LAN, PXE function

USB

4*USB3.0

COM

6*RS232/485 DB9 serial port, COM5-6 Can support CAN signal output (need to load CAN module)

AUDIO

1*Line out, 1*MIC

Power Supply

1*DC power connector or 1* 3pin Phoenix terminal power connector,
support 9~36V power input

Storage

SATA

1*2.5-inch hard drive bay

MSATA

1* MSATA

Expansion

Mini PCIE

1*MiniPCIE, support 4G module

M.2

1*M.2/WiFi, support Key-E, 2230, WiFi module

OS support

Microsoft Windows

Windows 7

Linux

Ubuntu

Watch Dog

Support hardware reset function (L256，0~255 seconds)

Power Supply

Power Type

External power adaptor

Voltage Input

9V~36V wide voltage

Power output

60W~180W

Environment

Operating temperature

-10℃～50℃

Storage temperature

-20℃～70℃

Relative humidity

5%-95% relative humidity, no condensation

Working vibration

0.5g rms/5-500HZ/random/operating
