High Performance IPC

Model number

C6860Z-C10 V1.1(3865U)

Case

Material/Structure

Full aluminum fanless

Colour

Black

Dimension(L*W*H)

L235*W207*H78mm

Weight (bare net)

2.45KG

Installation

Desktop / Embedded

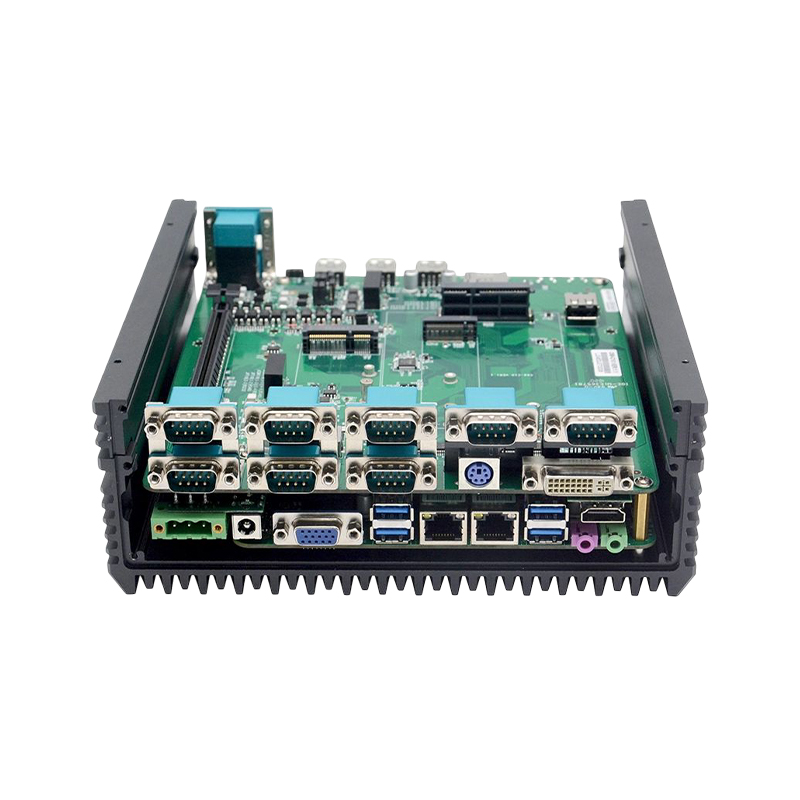

Motherboard

CPU

Integrated Intel® Celeron 3865U/1.80GHz dual-core, dual-threaded processor, TDP15W

Display

Integrated Intel® HD Graphics 610 with 4K support

RAM

2*SODDR4 DIMM 2133MHz memory, support up to 32GB

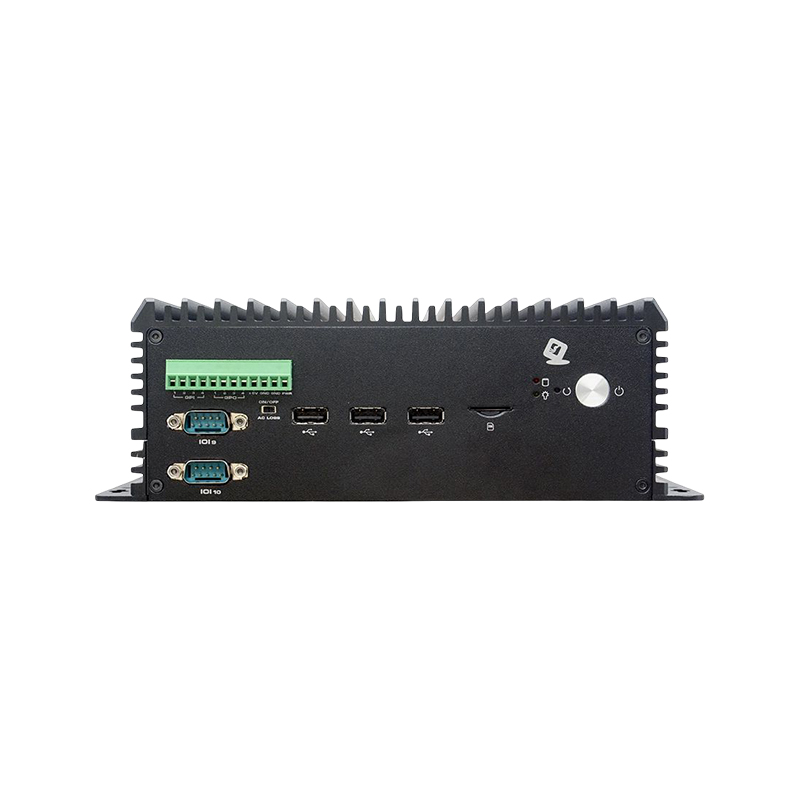

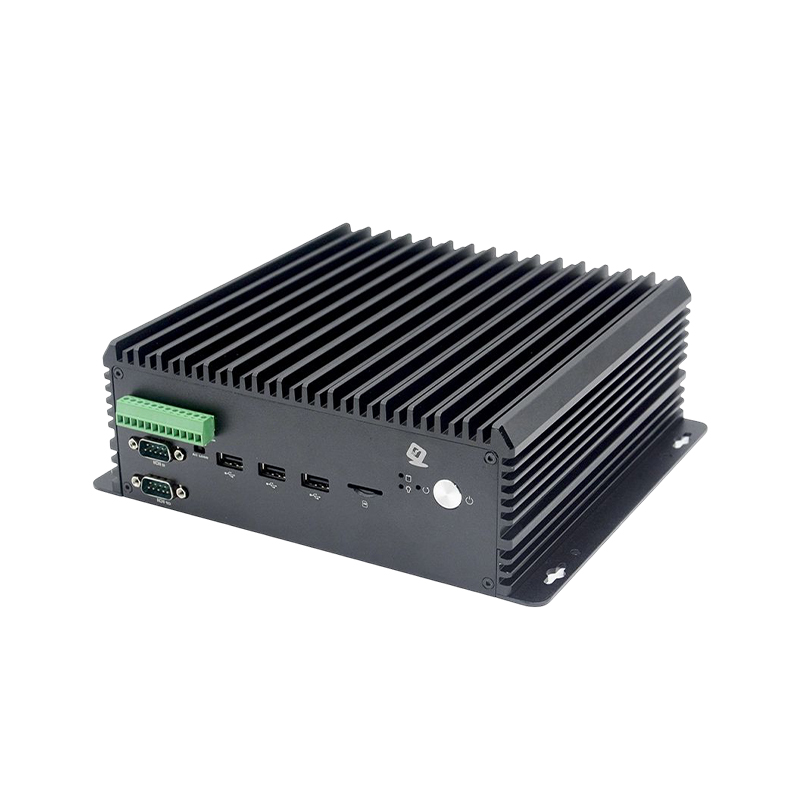

Front Panel Connectors

POWER

1*Boot button, 1*One-Key Restore (choose one with Reset button),
1*ACLOSS (power on/off toggle switch)

Phoenix Terminal

1*12pin (including four in four out GPIO/power on button/5V)

USB

3*USB2.0, 1*Built-in USB2.0

COM

2*RS232/485 DB9 serial port, support CAN (need to load CAN module)

SIM

1*SIM card slot

LED

1*Power Indicator, 1*Hard Drive Indicator

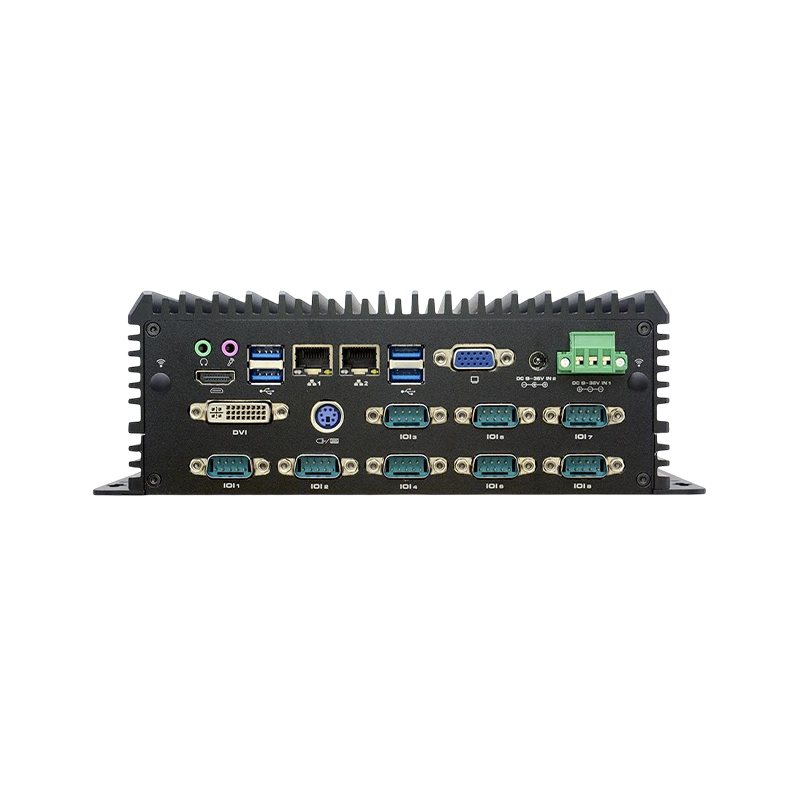

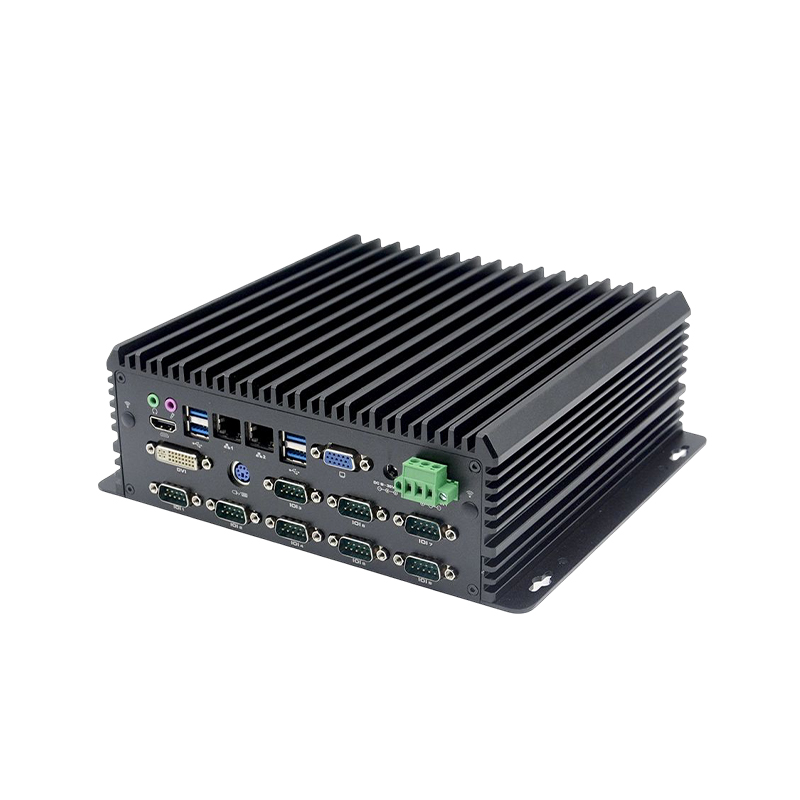

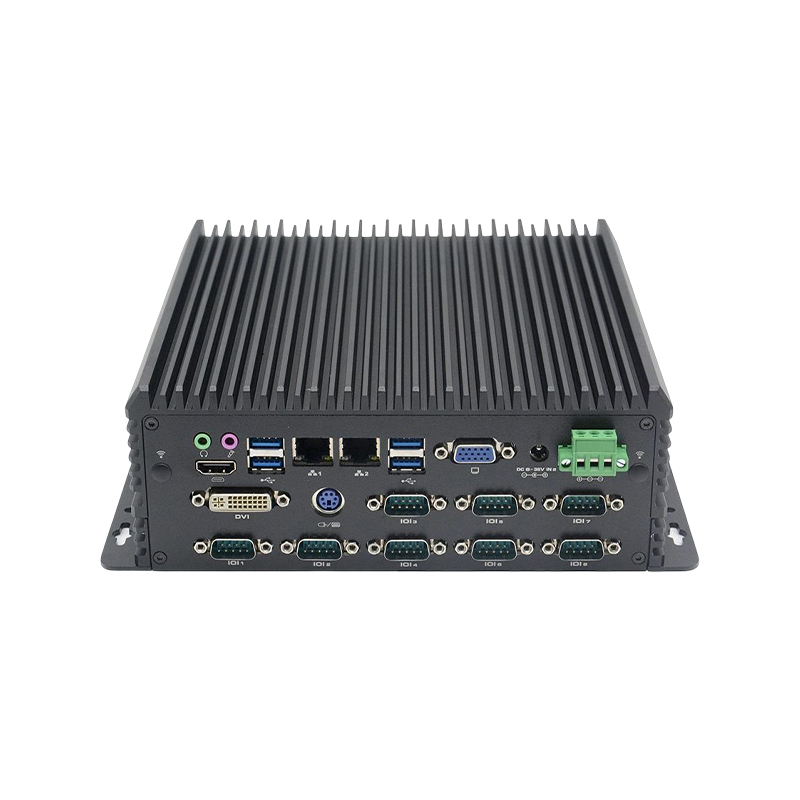

Rear Panel Interface

Display Interface

1*VGA(1920*1200@60Hz), 1*HDMI1.4(4096*2304@24Hz),
1*DVI, support triple displays

Audio

1*Line out，1*MIC

LAN

2*Intel I211 Gigabit power port, support Wake on LAN, PXE function

USB

4*USB3.0

COM

 8*RS232 DB9 serial port, COM5~8 support RS485

Note:10 serial ports can support isolated

PS2

1*PS2

Power Supply

1*DC power supply interface or 1*3pin Phoenix terminal interface,
support 9~36V wide voltage input

Storage

SATA

1*2.5 inch hard drive bay

MSATA

1*MSATA, transfer speed up to 6Gbps

Expansion

Mini PCIE

1*MiniPCIE, support WIFI module

M.2

1*M.2/WiFi, support Key-E, 2230, WiFi module

1*M.2/5G, support Key-B, 2242/52, 5G module

OS support

Microsoft Windows

Windows 10

Linux

Ubuntu

Watch Dog

Support hardware reset function (L256，0~255 seconds)

Power Supply

Power Type

External power adaptor

Voltage Input

9V~36V wide voltage

Power output

60W~180W（depending on the specific equipment）

Environment

Operating temperature

-10℃～50℃

Storage temperature

-20℃～70℃

Relative humidity

5%-95% relative humidity, no condensation

Working vibration

0.5g rms/5-500HZ/random/operating
